车载供氢系统

On-board Hydrogen Supply System

应用物流车 | 大巴 | 乘用车

特点仿真设计 | 简洁管路 | 安全可靠

储氢量按需定制

工作压力35MPa | 70MPa

出口压力0~2MPa可设

35MPa氢气瓶阀

35MPa Tank Valve

应用高压氢气瓶

特点集成电磁执行器 | 熔栓阀 | 温度传感器 | 截止阀等

工作电压12VDC/24VDC

工作压力350bar

工作电流0.5A

消耗功率5.5W

工作温度-40~+85℃

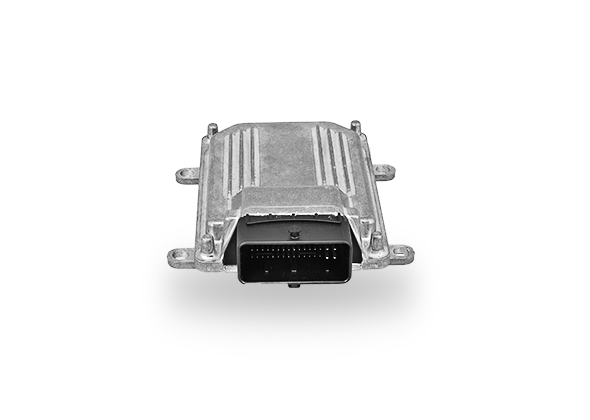

氢控制器

HMS

应用车载供氢系统控制

环境温度-40~85℃

通讯标准CAN2.0

红外通讯模块

Infrared Emitter

应用70MPa供氢系统及加氢机

特点状态判断与指示/故障诊断/智能唤醒

工作电压9~16V

工作电流<200mA

工作温度-40~80℃

通讯协议SAE-J2799/SAE-J2601

网络类型CAN 2.0 500Kbps

防护等级IP67

集约式加氢设备

Skid-mounted Hydrogen Station

应用整车厂/临时加氢/空间有限场合

特点一体式或分体式设计/占地小

进气压力50~200bar

压力450bar/900bar

排量40kg/hr@12.5MPa（可按需设计）

工作温度-20~+40℃

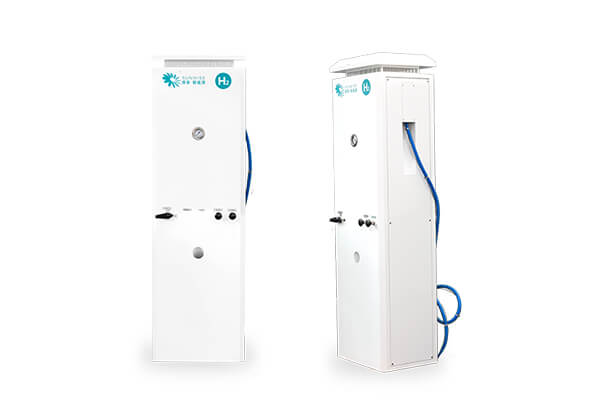

加氢机

Hydrogen Dispenser

应用固定加氢站

特点单线进气/温度压力补偿/全自动控制/流量自调节/触摸操作/三重超压保护

加注压力35MPa/70MPa

计量精度±1.5%

流量范围0.18-3.5kgH2/min

防爆等级IIB+H2 T4

兼容SAE J2601

卸车柱

H2 UNLOADING COLUMN

应用加氢站将管束车氢气连接至站内设备

特点集卸车、吹扫、超压保护、计量（选配）于一体，安全防护设计

设计压力22MPa

压力20MPa

设计温度-20~60℃

重量150kg

尺寸0.6m(L)*0.5m(W)*2.0m((H)

站控系统

SCADA SYSTEM

应用加氢站内设备信号采集与监控

特点模块化/易扩展/强大数据处理及分析/通讯

工作环境0℃- 40℃

湿度范围10% - 90%

供电条件220VAC±15%, 50Hz
